การฉีดขึ้นรูป: ภาพรวมที่ครอบคลุม

การฉีดขึ้นรูปเป็นหนึ่งในกระบวนการผลิตที่ใช้กันอย่างแพร่หลายที่สุดสำหรับการผลิตชิ้นส่วนพลาสติกปริมาณมากที่มีการออกแบบที่ซับซ้อนและข้อกำหนดที่แม่นยำ การฉีดขึ้นรูปมีบทบาทสำคัญในอุตสาหกรรมต่างๆ ตั้งแต่ยานยนต์ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค นับเป็นวิธีการที่คุ้มค่าและมีประสิทธิภาพในการผลิตชิ้นส่วนที่ซับซ้อน บทความนี้จะเจาะลึกถึงความซับซ้อนของการฉีดขึ้นรูป ครอบคลุมถึงกระบวนการ วัสดุ อุปกรณ์ ข้อดี ความท้าทาย และการประยุกต์ใช้งาน

1. กระบวนการฉีดขึ้นรูป

หลักการพื้นฐาน:

การฉีดขึ้นรูปเกี่ยวข้องกับการฉีดวัสดุหลอมเหลว ซึ่งโดยทั่วไปคือพลาสติก เข้าไปในโพรงแม่พิมพ์ ซึ่งจะเย็นตัวลงและแข็งตัวเป็นรูปทรงที่ต้องการ กระบวนการนี้เป็นแบบวัฏจักรและประกอบด้วยขั้นตอนสำคัญหลายขั้นตอน:

1. การหนีบ:แม่พิมพ์ทั้งสองส่วนถูกยึดเข้าด้วยกันอย่างแน่นหนาเพื่อรองรับแรงดันระหว่างกระบวนการฉีด ชุดยึดนี้มีความสำคัญอย่างยิ่งในการปิดแม่พิมพ์และป้องกันการรั่วไหลของวัสดุ
2. การฉีด:พลาสติกหลอมเหลวจะถูกฉีดเข้าไปในโพรงแม่พิมพ์ภายใต้แรงดันสูงผ่านหัวฉีด แรงดันนี้ช่วยให้มั่นใจได้ว่าวัสดุจะเต็มโพรงทั้งหมด รวมถึงรายละเอียดที่ซับซ้อนและส่วนที่บาง
3. การระบายความร้อน:เมื่อโพรงถูกเติมเต็ม วัสดุจะเริ่มเย็นตัวลงและแข็งตัว ขั้นตอนการหล่อเย็นมีความสำคัญอย่างยิ่งเนื่องจากเป็นตัวกำหนดคุณสมบัติขั้นสุดท้ายของชิ้นส่วนที่ขึ้นรูป เวลาในการหล่อเย็นขึ้นอยู่กับค่าการนำความร้อนของวัสดุและรูปทรงของชิ้นส่วน
4. การดีดออก:หลังจากชิ้นส่วนเย็นตัวลงเพียงพอแล้ว แม่พิมพ์จะเปิดออก และชิ้นส่วนจะถูกดีดออกโดยใช้หมุดหรือแผ่นโลหะ จากนั้นแม่พิมพ์จะปิดลง และวงจรจะวนซ้ำอีกครั้ง
5. หลังการประมวลผล:ขึ้นอยู่กับการใช้งาน อาจต้องมีขั้นตอนหลังการประมวลผล เช่น การตัดแต่ง การทาสี หรือการประกอบ เพื่อสร้างผลิตภัณฑ์ให้เสร็จสมบูรณ์

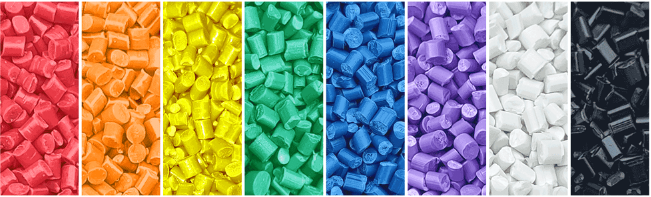

2. วัสดุที่ใช้ในการฉีดขึ้นรูป

เทอร์โมพลาสติก:

เทอร์โมพลาสติกเป็นวัสดุที่นิยมใช้มากที่สุดในการฉีดขึ้นรูป เนื่องจากมีความยืดหยุ่นและง่ายต่อการขึ้นรูป เทอร์โมพลาสติกที่นิยมใช้กันทั่วไป ได้แก่:

• โพลีโพรพีลีน (PP):PP ขึ้นชื่อในเรื่องความทนทานต่อสารเคมีและความยืดหยุ่น จึงใช้กันอย่างแพร่หลายในบรรจุภัณฑ์ ชิ้นส่วนยานยนต์ และสินค้าในครัวเรือน
• โพลีเอทิลีน (PE):PE มีหลายความหนาแน่น (HDPE, LDPE) ใช้ในภาชนะ ท่อ และผลิตภัณฑ์สำหรับผู้บริโภค
• อะคริโลไนไตรล์ บิวทาไดอีน สไตรีน (ABS):ABS ได้รับการยกย่องในเรื่องความเหนียวและทนต่อแรงกระแทก จึงเหมาะอย่างยิ่งสำหรับชิ้นส่วนยานยนต์ อุปกรณ์อิเล็กทรอนิกส์ และของเล่น
• โพลีคาร์บอเนต (พีซี):พีซีเป็นที่รู้จักกันในเรื่องความโปร่งใส ทนต่อแรงกระแทก และทนความร้อน จึงเหมาะสำหรับเลนส์ อุปกรณ์ด้านความปลอดภัย และอุปกรณ์ทางการแพทย์
• ไนลอน (โพลีเอไมด์, PA):ไนลอนถูกนำมาใช้เพื่อความแข็งแรง ความเหนียว และทนต่อการสึกหรอในการใช้งานต่างๆ เช่น เฟือง ตลับลูกปืน และชิ้นส่วนเครื่องจักรกล

พลาสติกเทอร์โมเซตติง:

พลาสติกเทอร์โมเซตติ้งแตกต่างจากเทอร์โมพลาสติก ตรงที่พลาสติกจะเกิดการเปลี่ยนแปลงทางเคมีระหว่างการขึ้นรูป ทำให้แข็งและหลอมไม่ได้ พลาสติกเทอร์โมเซตติ้งทั่วไปประกอบด้วย:

• อีพ็อกซี่:ใช้ในงานที่มีความแข็งแรงสูง เช่น อุปกรณ์อิเล็กทรอนิกส์ อวกาศ และยานยนต์
• เรซินฟีนอลิก:เรซินฟีนอลิกเป็นที่รู้จักกันดีในเรื่องความทนทานต่อความร้อนและความแข็งแรงเชิงกล จึงใช้ในส่วนประกอบไฟฟ้าและชิ้นส่วนยานยนต์

อีลาสโตเมอร์:

อีลาสโตเมอร์หรือวัสดุที่คล้ายยางยังใช้ในการฉีดขึ้นรูปเพื่อผลิตชิ้นส่วนที่ยืดหยุ่นได้ เช่น ซีล ปะเก็น และตัวเชื่อมต่อที่ยืดหยุ่นได้

3. อุปกรณ์ฉีดขึ้นรูป

เครื่องฉีดพลาสติก:

เครื่องฉีดพลาสติกเป็นอุปกรณ์หลักที่ใช้ในกระบวนการ ซึ่งประกอบด้วยส่วนประกอบหลักสองส่วน:

• หน่วยฉีด:หน่วยฉีดพลาสติกมีหน้าที่หลอมเม็ดพลาสติกและฉีดวัสดุหลอมเหลวเข้าไปในแม่พิมพ์ ประกอบด้วยถังพัก (Hopper) ถังพร้อมสกรู เครื่องทำความร้อน และหัวฉีด สกรูจะหมุนเพื่อหลอมพลาสติก แล้วทำหน้าที่เป็นลูกสูบเพื่อฉีดวัสดุเข้าไปในแม่พิมพ์
• หน่วยการหนีบ:ชุดจับยึดจะยึดชิ้นส่วนแม่พิมพ์เข้าด้วยกันในระหว่างขั้นตอนการฉีดและการหล่อเย็น นอกจากนี้ยังควบคุมการเปิดและปิดแม่พิมพ์และการดีดชิ้นส่วนออกด้วย

แม่พิมพ์:

แม่พิมพ์เป็นส่วนประกอบสำคัญของกระบวนการฉีดขึ้นรูป โดยกำหนดรูปร่างและคุณสมบัติของผลิตภัณฑ์ขั้นสุดท้าย โดยทั่วไปแม่พิมพ์มักทำจากเหล็กกล้าชุบแข็ง อะลูมิเนียม หรือวัสดุอื่นๆ ที่ทนทาน เพื่อทนต่อแรงดันและอุณหภูมิสูงที่ใช้ในการขึ้นรูป แม่พิมพ์อาจมีทั้งแบบเรียบง่ายที่มีโพรงเดียว หรือแบบซับซ้อนที่มีโพรงหลายโพรง เพื่อผลิตชิ้นส่วนหลายชิ้นพร้อมกัน

4. ข้อดีของการฉีดขึ้นรูป

ประสิทธิภาพและอัตราการผลิตสูง:

การฉีดขึ้นรูปมีประสิทธิภาพสูง สามารถผลิตชิ้นส่วนจำนวนมากได้อย่างรวดเร็ว เมื่อออกแบบและติดตั้งแม่พิมพ์แล้ว ระยะเวลาในการผลิตจะสั้นลง ทำให้สามารถผลิตจำนวนมากได้อย่างต่อเนื่องและมีคุณภาพสม่ำเสมอ

ความยืดหยุ่นในการออกแบบ:

การฉีดขึ้นรูปให้ความยืดหยุ่นในการออกแบบอย่างมาก ช่วยให้สามารถผลิตชิ้นงานที่มีรูปทรงซับซ้อนและมีรายละเอียดซับซ้อนได้ กระบวนการนี้รองรับคุณสมบัติการออกแบบที่หลากหลาย เช่น เกลียว ร่องเว้า และผนังบาง ซึ่งเป็นสิ่งที่ท้าทายสำหรับวิธีการผลิตแบบอื่น

ความเก่งกาจของวัสดุ:

กระบวนการนี้รองรับวัสดุได้หลากหลายประเภท รวมถึงเทอร์โมพลาสติก พลาสติกเทอร์โมเซตติ้ง และอีลาสโตเมอร์ ซึ่งแต่ละชนิดมีคุณสมบัติแตกต่างกันเพื่อให้เหมาะกับการใช้งานเฉพาะด้าน สามารถเติมสารเติมแต่งลงในวัสดุเพื่อเพิ่มคุณสมบัติต่างๆ เช่น สี ความแข็งแรง หรือความต้านทานรังสียูวี

ขยะต่ำและรีไซเคิลได้:

การฉีดขึ้นรูปก่อให้เกิดของเสียน้อยที่สุด เนื่องจากวัสดุส่วนเกินสามารถนำไปรีไซเคิลและนำกลับมาใช้ใหม่ได้ นอกจากนี้ กระบวนการนี้ยังช่วยให้สามารถควบคุมการใช้วัสดุได้อย่างแม่นยำ ลดปริมาณเศษวัสดุ และช่วยเพิ่มประสิทธิภาพด้านต้นทุนโดยรวม

5. ความท้าทายในการฉีดขึ้นรูป

ต้นทุนเริ่มต้นสูง:

ต้นทุนเริ่มต้นของการออกแบบและการผลิตแม่พิมพ์อาจสูง โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนที่ซับซ้อน ต้นทุนของแม่พิมพ์ถือเป็นการลงทุนที่สำคัญ ทำให้การฉีดขึ้นรูปเหมาะสำหรับการผลิตปริมาณมาก ซึ่งสามารถลดต้นทุนสำหรับชิ้นส่วนจำนวนมากได้

ข้อจำกัดในการออกแบบ:

แม้ว่าการฉีดขึ้นรูปจะให้ความยืดหยุ่นในการออกแบบ แต่ก็มีข้อจำกัดบางประการ ตัวอย่างเช่น กระบวนการนี้ต้องการความหนาของผนังที่สม่ำเสมอเพื่อหลีกเลี่ยงข้อบกพร่อง เช่น การโก่งงอหรือรอยยุบ นอกจากนี้ การตัดใต้แม่พิมพ์และซี่โครงที่ลึกอาจทำให้การออกแบบแม่พิมพ์มีความซับซ้อนและเพิ่มต้นทุนการผลิต

การเลือกวัสดุและการประมวลผล:

การเลือกวัสดุที่เหมาะสมสำหรับการฉีดขึ้นรูปต้องพิจารณาอย่างรอบคอบถึงปัจจัยต่างๆ เช่น คุณสมบัติเชิงกล พฤติกรรมทางความร้อน และความเข้ากันได้ทางเคมี พารามิเตอร์ต่างๆ ในกระบวนการ เช่น อุณหภูมิ ความดัน และเวลาในการทำให้เย็นลง จะต้องได้รับการควบคุมอย่างแม่นยำเพื่อรับประกันคุณภาพของชิ้นส่วนที่ขึ้นรูป

ข้อบกพร่อง:

การฉีดขึ้นรูปอาจเกิดข้อบกพร่องได้หลายอย่างหากไม่ได้รับการควบคุมอย่างระมัดระวัง ข้อบกพร่องที่พบบ่อย ได้แก่:

• การบิดเบี้ยว:การระบายความร้อนที่ไม่สม่ำเสมออาจทำให้ชิ้นส่วนบิดเบี้ยวหรือผิดรูปร่างได้
• รอยจม:ส่วนที่มีความหนาอาจเย็นลงช้ากว่าปกติ ส่งผลให้เกิดรอยบุ๋มหรือรอยยุบ
• แฟลช:วัสดุส่วนเกินอาจหลุดออกจากโพรงแม่พิมพ์ ส่งผลให้มีวัสดุบาง ๆ อยู่บนเส้นแบ่ง
• ช็อตสั้น:การไหลของวัสดุที่ไม่เพียงพออาจส่งผลให้การเติมแม่พิมพ์ไม่เสร็จสมบูรณ์ ส่งผลให้ชิ้นส่วนมีส่วนที่ขาดหายไป

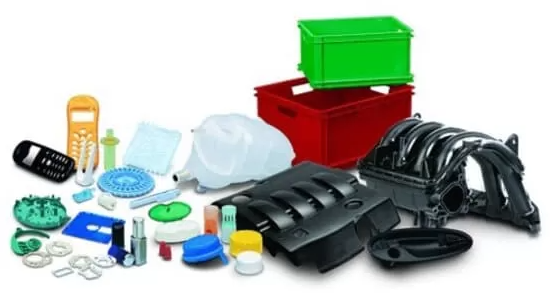

6. การประยุกต์ใช้งานการฉีดขึ้นรูป

อุตสาหกรรมยานยนต์:

การฉีดขึ้นรูปเป็นที่นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์เพื่อผลิตชิ้นส่วนต่างๆ เช่น แผงหน้าปัด กันชน แผงภายใน และชิ้นส่วนใต้ฝากระโปรง ด้วยความสามารถในการสร้างรูปทรงที่มีน้ำหนักเบา ทนทาน และซับซ้อน จึงเหมาะอย่างยิ่งสำหรับการใช้งานในยานยนต์

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค:

ในอุตสาหกรรมอิเล็กทรอนิกส์สำหรับผู้บริโภค การฉีดขึ้นรูปถูกนำมาใช้เพื่อผลิตตัวเรือน ขั้วต่อ และส่วนประกอบภายในต่างๆ สำหรับอุปกรณ์ต่างๆ เช่น สมาร์ทโฟน แล็ปท็อป และเครื่องใช้ไฟฟ้าภายในบ้าน กระบวนการนี้ช่วยให้มีความแม่นยำสูงและทำซ้ำได้ ซึ่งจำเป็นสำหรับการผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่ซับซ้อน

อุปกรณ์ทางการแพทย์:

การฉีดขึ้นรูปมีความสำคัญอย่างยิ่งยวดในการผลิตอุปกรณ์และส่วนประกอบทางการแพทย์ ซึ่งรวมถึงเข็มฉีดยา ข้อต่อ IV และอุปกรณ์วินิจฉัยโรค ความสามารถของกระบวนการนี้ในการผลิตชิ้นส่วนที่มีความแม่นยำสูงและสะอาด ทำให้เหมาะอย่างยิ่งสำหรับวงการแพทย์

บรรจุภัณฑ์:

อุตสาหกรรมบรรจุภัณฑ์อาศัยการฉีดขึ้นรูปเพื่อผลิตภาชนะ ฝา ฝาปิด และส่วนประกอบบรรจุภัณฑ์อื่นๆ ประสิทธิภาพและความสามารถในการผลิตชิ้นส่วนที่มีน้ำหนักเบาแต่แข็งแรงของกระบวนการนี้ มีความสำคัญอย่างยิ่งต่อการตอบสนองความต้องการการผลิตบรรจุภัณฑ์ปริมาณมาก

ของเล่นและสินค้าอุปโภคบริโภค:

การฉีดขึ้นรูปถูกนำมาใช้อย่างกว้างขวางในการผลิตของเล่นและสินค้าอุปโภคบริโภคหลากหลายประเภท ตั้งแต่ของใช้ในครัวเรือนแบบเรียบง่ายไปจนถึงผลิตภัณฑ์ที่มีส่วนประกอบหลายชิ้นที่ซับซ้อน ความสามารถในการผลิตชิ้นส่วนที่มีรายละเอียดและมีสีสันสวยงามด้วยต้นทุนที่ต่ำ ทำให้การฉีดขึ้นรูปเป็นวิธีที่นิยมใช้ในการผลิตสินค้าอุปโภคบริโภคจำนวนมาก

7. แนวโน้มในอนาคตของการฉีดขึ้นรูป

วัสดุขั้นสูง:

การพัฒนาวัสดุใหม่ๆ ซึ่งรวมถึงพอลิเมอร์ประสิทธิภาพสูง ไบโอพลาสติก และวัสดุคอมโพสิต กำลังขยายขีดความสามารถของการฉีดขึ้นรูป วัสดุเหล่านี้มีคุณสมบัติที่ดีขึ้น เช่น ความแข็งแรงที่เพิ่มขึ้น ทนความร้อน และความยั่งยืนด้านสิ่งแวดล้อม

ระบบอัตโนมัติและอุตสาหกรรม 4.0:

การผสานรวมระบบอัตโนมัติและเทคโนโลยีอุตสาหกรรม 4.0 เข้ากับการฉีดขึ้นรูปกำลังปฏิวัติอุตสาหกรรม ระบบอัตโนมัติสามารถตรวจสอบและปรับพารามิเตอร์การประมวลผลแบบเรียลไทม์ ช่วยเพิ่มประสิทธิภาพและลดข้อบกพร่อง นอกจากนี้ ระบบการผลิตอัจฉริยะยังสามารถวิเคราะห์ข้อมูลเพื่อเพิ่มประสิทธิภาพกระบวนการผลิตและคาดการณ์ความต้องการในการบำรุงรักษา

ความยั่งยืนและการรีไซเคิล:

เนื่องจากความกังวลด้านสิ่งแวดล้อมเพิ่มมากขึ้น อุตสาหกรรมการฉีดขึ้นรูปจึงให้ความสำคัญกับความยั่งยืนมากขึ้น ซึ่งรวมถึงการใช้วัสดุรีไซเคิล การลดของเสียด้วยการควบคุมกระบวนการที่ดีขึ้น และการพัฒนาพอลิเมอร์ที่ย่อยสลายได้ทางชีวภาพ การผลักดันสู่เศรษฐกิจหมุนเวียนกำลังผลักดันนวัตกรรมในการฉีดขึ้นรูปที่ยั่งยืน

การบูรณาการการผลิตแบบเติมแต่ง:

การผสมผสานระหว่างการฉีดขึ้นรูปกับการผลิตแบบเติมแต่ง (การพิมพ์ 3 มิติ) กำลังกลายเป็นแนวทางแบบผสมผสานที่มีประสิทธิภาพ การผลิตแบบเติมแต่งสามารถใช้ในการผลิตชิ้นส่วนแม่พิมพ์ที่ซับซ้อนหรือชิ้นส่วนต้นแบบ ในขณะที่การฉีดขึ้นรูปให้ประสิทธิภาพที่จำเป็นสำหรับการผลิตจำนวนมาก

บทสรุป

การฉีดขึ้นรูปเป็นรากฐานสำคัญของการผลิตสมัยใหม่ นำเสนอวิธีการที่หลากหลาย มีประสิทธิภาพ และคุ้มค่าสำหรับการผลิตชิ้นส่วนพลาสติกคุณภาพสูง การประยุกต์ใช้งานที่หลากหลาย ตั้งแต่ชิ้นส่วนยานยนต์ไปจนถึงอุปกรณ์ทางการแพทย์ แสดงให้เห็นถึงความสำคัญของการฉีดขึ้นรูปในอุตสาหกรรมต่างๆ แม้ว่าความท้าทายต่างๆ เช่น ต้นทุนเริ่มต้นที่สูงและข้อบกพร่องที่อาจเกิดขึ้นจะต้องได้รับการจัดการ แต่ความก้าวหน้าอย่างต่อเนื่องในด้านวัสดุ ระบบอัตโนมัติ และความยั่งยืน กำลังขับเคลื่อนวิวัฒนาการของการฉีดขึ้นรูป แนวโน้มเหล่านี้ยังคงดำเนินต่อไป การฉีดขึ้นรูปจะยังคงเป็นกระบวนการผลิตที่สำคัญ ตอบสนองความต้องการของตลาดโลกที่มีความซับซ้อนและพลวัตมากขึ้นเรื่อยๆ
